化工行業

< >

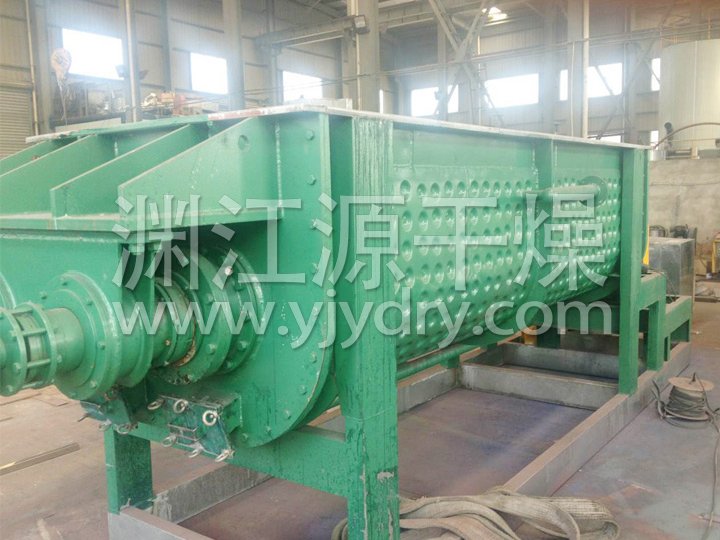

污泥干燥工程

關鍵詞：污泥干燥工程

所屬分類：化工行業

案例概述：本公司在吸收國內外先進技術的基礎上

，進行改進

、優化設計的楔型空心槳葉干燥機，可對膏狀

、顆粒狀

、粉狀、漿狀物料間接加熱或冷卻

，可完成干燥

、冷卻、加熱

、滅菌

、反應、低溫煅燒等單元操作

。設備中特殊的楔型攪拌傳熱槳葉

，具有較高的傳熱效率和傳熱面自清潔功能。概述空心…

案例詳情圖片集錦

本公司在吸收國內外先進技術的基礎上

，進行改進

、優化設計的楔型空心槳葉干燥機，可對膏狀

、顆粒狀

、粉狀、漿狀物料間接加熱或冷卻

，可完成干燥

、冷卻

、加熱、滅菌

、反應

、低溫煅燒等單元操作。設備中特殊的楔型攪拌傳熱槳葉

，具有較高的傳熱效率和傳熱面自清潔功能

。

概述
空心軸上密集排列著楔型中空槳葉，熱介質經空心軸流經槳葉

。單位有效容積內傳熱面積很大

，熱介質溫度從-40℃到320℃，可以是水蒸汽

，也可以是液體型：如熱水

、導熱油等。間接傳導加熱

，沒有攜帶空氣帶走熱量

，熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱

。楔型槳葉傳熱面具有自清潔功能

。物料顆粒與楔型面的相對運動產生洗刷作用，能夠洗刷掉楔型面上附著物料

，使運轉中一直保持著清潔的傳熱面

。槳葉干燥機的殼體為W型

，殼體內一般安排二到四根空心攪拌軸

。殼體有密封端蓋與上蓋，防止物料粉塵外泄及收集物料溶劑蒸汽

。出料口處設置一擋板

，保證料位高度，使傳熱面被物料覆蓋而充分發揮作用

。熱介質通過旋轉接頭

，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構

，以保證^佳的傳熱效果

。

應用
槳葉干燥機已成功地用于食品、化工

、石化

、染料、工業污泥等領域

。設備傳熱

、冷卻

、攪拌的特性使之可以完成以下單元操作：煅燒（低溫）、冷卻

、干燥（溶劑回收）

、加熱（融化）、反應和滅菌

。攪拌槳葉同時又是傳熱面

，使單位有效容積內傳熱面積增大，縮短了處理時間

。楔型槳葉傳熱面又具有自清潔功能

。壓縮——膨脹攪拌功能使物料混和均勻。物料沿軸向成“活塞流”運動

，在軸向區間內

，物料的溫度、濕度

、混合度梯度很小

。

◎用導熱油做熱介質，槳葉干燥機可完成低溫煅燒工作

。如：二水硫酸鈣（Ca2SO4· 2H2O)緞燒轉化為半水硫酸鈣（Ca2SO4·1/2H2O）

。碳酸氫鈉（NaHCO3)經煅燒轉化為純堿（Na2CO3)等。

◎通入冷卻介質

，如水

、冷卻鹽水等即可用來冷卻。如：使用于純堿行業的槳葉式?jīng)鰤A機

，取代老式的空氣冷卻涼堿機

，節省了能源及尾氣處理設備，降低了操作費用

，還可用于鈦白粉

、鎳鐵合金粉及各種粉粒狀物料的冷卻。在單臺機里可以將物料從 1000℃冷卻到小于40℃

。

◎干燥

，設備^主要的功能，不使用熱空氣

，使溶劑回收

、能源消耗、環境控制處于易處理的理想狀態

。對需回收溶劑

、易燃易氧化熱敏性物料尤為適應。已廣泛用于精細化工、石化

、染料行業

。

◎軸向區間內，溫度

、濕度

、混合度的均勻性，使得設備可用來加熱或融化

，或進行一些固體物料反應

。在復合肥及變性淀粉行業均已成功使用。槳葉干燥機可用來對食物和面粉進行滅菌處理

。單位有效容積內大的加熱面積

，很快就將物料加熱到滅菌溫度，避免了長時間加熱而改變物料品質

。

適應物料

石化行業：聚烯烴粉體

、聚碳酸酯樹脂、高

、低密度聚乙烯

、線型低密度聚乙烯、聚縮醛顆粒

、尼龍6

、尼龍66、尼龍12

、醋酸纖維

、聚苯硫醚、丙烯基樹脂

、工程塑料

、聚氯乙烯、聚乙烯醇

、聚苯乙烯

、聚丙烯

、聚脂

、聚甲醛、苯乙烯?丙烯腈共聚

、乙烯 ?丙烯共聚

。

環保行業：PTA污泥、電鍍下水污泥

、鍋爐煙灰

、制藥廠廢渣、糖廠廢渣、味精廠廢渣

、煤灰

。

飼料行業：醬油渣、骨基飼料

、酒糟

、食品下角料、蘋果渣

、橘子皮

、豆粕、雞骨飼料

、魚粉

、飼料添加劑、生物渣泥

。

食品行業：淀粉

、可可豆、玉米粒

、食鹽

、變性淀粉、藥品

。

化工行業：純堿

、氮磷鉀復合肥、高嶺土

、膨潤土

、白碳黑、碳黑

、磷石膏

、氧化氟化鈉、硝酸鈣

、碳酸鎂

、氰化鈉、氫氧化鋁

、硫酸鋇

、硫酸鈣、碳酸鈣

、染料

、分子篩、皂素

。

特點

◎槳葉干燥機能耗低：由于間接加熱

，沒有大量攜帶空氣帶走熱量

，干燥器外壁又設置保溫層，對槳狀物料

，蒸發1kg水僅需 1.22kg水蒸汽

。

◎槳葉干燥機系統造價低：單位有效容積內擁有巨大的傳熱面，就縮短了處理時間

，設備尺寸變小

。就極大地減少了建筑面積及建筑空間。

◎處理物料范圍廣：使用不同熱介質

，既可處理熱敏性物料

，又可處理需高溫處理的物料。常用介質有：水蒸汽

、導熱油

、熱水、冷卻水等

。既可連續操作也可間歇操作

，可在很多領域應用。

◎環境污染?div id="jfovm50" class="index-wrap">。翰皇褂脭y帶空氣

，粉塵物料夾帶很少。物料溶劑蒸發量很小

，便于處理

。對有污染的物料或需回收溶劑的工況，可采用閉路循環

。

◎操作費用低：該設備正常操作

，僅1-2人/天。低速攪拌及合理的結構

。磨損量小

，維修費用很低。

◎操作穩定：由于楔型槳葉特殊的壓縮——膨脹攪拌作用

，使物料顆粒充分與傳熱面接觸

，在軸向區間內，物料的溫度

、濕度

、混合度梯度很小，從而保證了工藝的穩定性

。

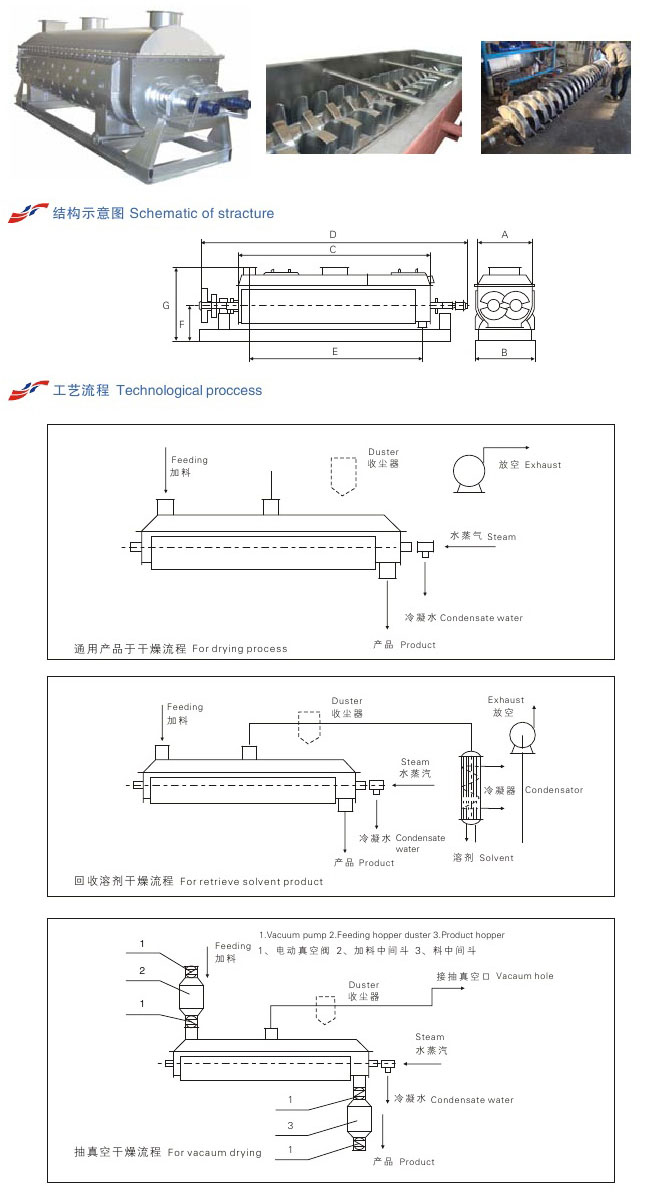

技術參數

型號	KJG-2.7	KJG-9	KJG-13	KJG-18	KJG-24	KJG-29	KJG-36	KJG-41
傳熱面積m2 heat transfer area	2.7	9	13	18	24	29	36	41
有效容積m3 effective volume	0.06	0.32	0.59	1.09	1.53	1.85	2.42	2.8
轉速范圍 r.p.m revolution	15-30	10-25	10-25	10-20	10-20	10-20	10-20	10-20
功率 kw power	2.2	3.8	5.5	7.5	11	11	15	15
器體寬A mm width of dryer body	306	584	762	940	1118	1118	1296	1296
總寬 B mm total width	736	841	1066	1320	1474	1474	1676	1676
器體長C mm lengh of dryer body	1956	2820	3048	3328	3454	4114	4115	4724
總長D mm total length	2972	4876	5486	5918	6147	6808	6960	7570
進出料距E mm Distance between Feeding and discharging	1752	2540	2768	3048	3150	3810	3810	4420
中心高 F mm height in center	380	380	534	610	762	762	915	915
總高G mm total height	762	838	1092	1270	1524	1524	1778	1778
進汽口 N steam inlet	⑵3/4	⑵3/4	⑵1	⑵1	⑵1	⑵1	⑵1	⑵1
出水口 O water outlet	⑵3/4	⑵3/4	⑵1	⑵1	⑵1	⑵1	⑵1	⑵1

型號	KJG-48	KJG-52	KJG-62	KJG-68	KJG-73	KJG-81	KJG-87	KJG-95	KJG-110
傳熱面積m2 heat transfer area	48	52	62	68	73	81	87	95	110
有效容積m3 effective volume	3.54	3.96	4.79	5.21	5.78	6.43	7.39	8.07	9.46
轉速范圍 r.p.m revolution	10-20	10-20	10-20	10-20	5-15	5-15	5-15	5-15	5-10
功率 kw power	30	30	45	45	55	55	75	75	95
器體寬A mm width of dryer body	1474	1474	1651	1652	1828	1828	2032	2032	2210
總寬 B mm total width	1854	1854	2134	2134	2286	2286	2438	2438	2668
器體長C mm lengh of dryer body	4724	5258	5410	5842	5461	6020	5537	6124	6122
總長D mm total length	7772	8306	8865	9296	9119	9678	9119	9704	9880
進出料距E mm Distance between feeding and discharging	4420	4954	4953	5384	5004	5562	5080	5664	5664
中心高 F mm height in center	1066	1066	1220	1220	1220	1220	1220	1220	1220
總高G mm total height	2032	2032	2362	2362	2464	2464	2566	2566	2668
進汽口 N steam inlet	⑵11/2	⑵11/2	⑵11/2	⑵11/2	⑵11/2	⑵11/2	⑵2	⑵2	⑵2
出水口 0 water outlet	⑵11/2	⑵11/2	⑵11/2	⑵11/2	⑵11/2	⑵11/2	⑵2	⑵2	⑵2
